硬密封楔式閘閥
更新：2017-08-21 16:03:08??????點擊：
- 品牌：???瑞奇閥門
- 型號：???Z41T/W/H
-
產品介紹
【產品用途】
楔式閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置
【產品特點】
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
【執行標準】
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
【性能規范】
|
公稱壓力PN（MPa）
|
殼體
|
試驗壓力（MPa）
|
上密封
|
|
|
密封（液）
|
密封（氣）
|
|||
|
1.6
|
2.4
|
1.8
|
0.6
|
1.8
|
|
2.5
|
3.8
|
2.8
|
0.6
|
2.8
|
|
4.0
|
6.0
|
4.4
|
0.6
|
4.4
|
|
6.4
|
9.6
|
7.0
|
0.6
|
7.0
|
|
10.0
|
15.0
|
11.0
|
0.6
|
11.0
|
|
16.0
|
24.0
|
18.0
|
0.6
|
18.0
|
【適用介質和適用溫度】
|
殼體材料
|
適用介質
|
適用溫度（℃）
|
|
碳素鋼（C型）
|
水、蒸汽、油品
|
≤425
|
|
鉻鎳鈦鋼（P型）
|
硝酸類
|
≤200
|
|
鉻鎳鉬鈦鋼（R型）
|
醋酸類
|
≤200
|
|
鉻鉬鋼（I型）
|
水、蒸汽、油品
|
≤550
|
【主要零件材料】
|
閥體、閥蓋
|
閥板、閥座
|
閥桿
|
閥桿螺母
|
填料
|
手輪
|
|
碳素鋼
|
優質碳鋼＋硬質合金或不銹鋼
|
鉻不銹鋼
|
鋁青銅
|
石墨石棉盤根
|
可鍛鑄鐵
|
|
鉻鎳鈦鋼
|
不銹鋼、不銹鋼＋硬質合金
|
鉻鎳鈦不銹鋼
|
鋁青銅
|
浸聚四氟乙烯
|
可鍛鑄鐵
|
|
鉻鎳鉬鈦鋼
|
不銹鋼、不銹鋼＋硬質合金
|
鉻鎳鉬鈦不銹鋼
|
鋁青銅
|
浸聚四氟乙烯
|
可鍛鑄鐵
|
|
鉻鉬鋼
|
合金鋼＋硬質合金
|
鉻鉬鋁鋼
|
鋁青銅
|
柔性石棉＋33.4
|
可鍛鑄鐵
|
閘閥主要連接外型尺寸
| 型 號 |
公稱通徑 DN(㎜) |
尺寸 | 重量（㎏） | |||||||
| L | D | D1 | D2 | b-f | z-фd | H | Do | |||
|
Z41T/W/H -10 |
40 | 165 | 145 | 110 | 85 | 18-3 | 4-ф18 | 245 | 135 | 10 |
| 50 | 178 | 160 | 125 | 100 | 20-3 | 4-ф18 | 286 | 180 | 18 | |
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4-ф18 | 320 | 180 | 22 | |
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4-ф18 | 373 | 200 | 2735 | |
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-ф18 | 428 | 200 | 34 | |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 8-ф18 | 513 | 240 | 49 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-ф23 | 582 | 240 | 66.5 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-ф23 | 730 | 320 | 107 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-ф23 | 897 | 320 | 168 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12-ф23 | 1032 | 400 | 220 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16-ф23 | 1170 | 400 | 290 | |
| 400 | 480 | 565 | 515 | 482 | 30-4 | 16-ф25 | 1330 | 500 | 450 | |
| 450 | 510 | 615 | 565 | 532 | 32-4 | 20-ф25 | 1460 | 500 | 580 | |
| 500 | 540 | 670 | 620 | 585 | 34-4 | 20-ф25 | 1727 | 500 | 830 | |
| 600 | 600 | 780 | 725 | 685 | 36-5 | 20-ф30 | 2072 | 500 | 1160 | |

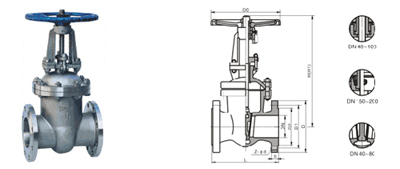

【結構圖片】
精心締造,優質品質!!! m.qysbw.cn 瑞奇閥門
